彈性聯軸器壓縮型元件

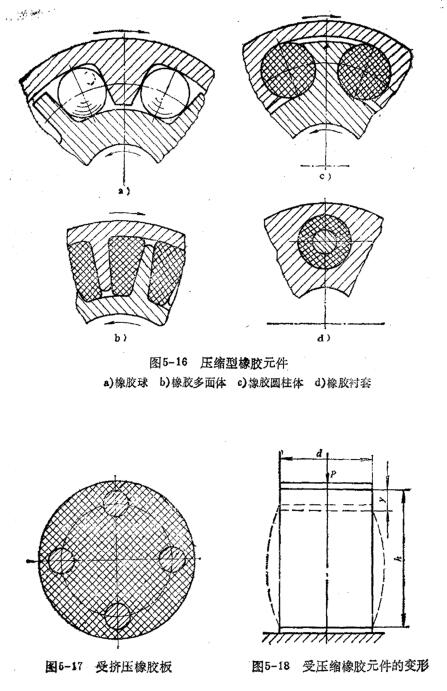

　　壓縮型元件常用的受壓縮元件結構形式如圖5-16所示。一般壓縮型元件都制成分體式，即一個聯軸器中放置若干個受迮縮元件，共同傳遞扭矩。因此，它們的形狀都比較簡單，制造容易，其中以圓柱形、球形、襯套形及其他多面體較為常見。這些元件在聯軸器中都處在金屬件的包圍之中,所以變形受到暇制，剛度較大。為了提髙彈性，亦可采用如圖5-17所示結構，以金咸銷插入整塊橡膠板的孔中。

　　壓縮型元件的剛度計算比較困難，其原因是元件的剛度與承壓表面面積，對能夠自由膨脹的表面面積的比值，以及支承面是否和金屬件硫化釉結等因素有關。例如圖5-18所示的元件，在壓力作用下，圓柱體中部膨脹變形成為鼓形，使原來與軸線平行的纖維成為曲線，..這表明沿高度垂直于軸線的各截面上，剪應力大小并不相等，鉍靠近金厲接觸的界面，橫向變形愈小，材料受抑制愈嚴重，剪應力愈大。
