撓性盤形聯軸器

　　撓性盤形聯軸器是英國Turboflex公司發明、并由有名的美國Formsprag回轉式傳動機械制造廠承制生產的一種聯軸器。它是目前世界上應用極為廣泛的一種聯軸器。

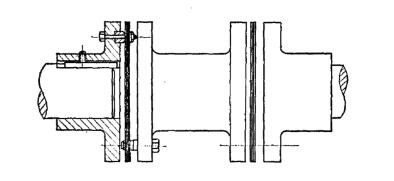

　　撓性盤形聯軸器的結構種類很多，撓性盤形聯軸器的一種結構形式。

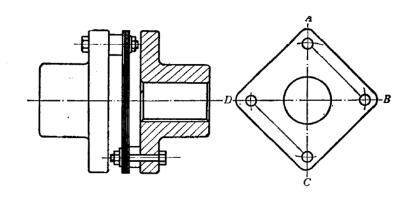

　　這種聯軸器主要由三個部件組成：兩側輪轂及中間套筒。輪轂與套筒間裝有撓性組件，組件由幾片正方形的撓性不銹鋼片疊成。如果撓性組件的疊片改成圓形的，受力情況更好。這種聯軸器也有不設中間套筒的，也有采用一側輪轂與中間套筒間裝有撓性組件，而另一側輪轂與中尚套筒闬螺栓剛性聯接的。不帶中間套筒的撓性盤形聯軸器。圖中撓性組件的孔/I和C與一側輪轂用螺栓固定聯接，孔B和D與另一側輪轂用螺栓固定聯接。力矩在撓性組件的不銹鋼薄片疊層內沿直線方向從2傳到5,從C傳到I?，以直線的拉伸力形式完成扭矩的傳送。這種結構能使扭矩傳送時在撓性組件里不致產生對傳送扭矩?zé)o效的彎曲和壓縮應力。由于撓性組件上配置的螺栓少，負載作用點之間的距離大，因此在軸對中存有少量偏差時，在撓性組件內引起的彎曲應力是很小的，因而在運轉中的交變應力也比較小。

　　目前，有些國家按照上述續構的彈性元件傳遞扭矩的原理，設計出了多種型式的撓性盤形聯軸器。實際上，前天所講的托馬斯彈性聯軸器，也是與撓性盤形聯軸器原理相同的一種結構。

　　可撓彈性元件能夠吸收安裝時軸對中的少量偏差，在運轉中能緩沖減振、無噪音、平穩而可靠。聯軸器無滑動和摩擦部件，不用加油潤滑，維護簡單。部件對稱平衡好，故高速性能極佳。具有中間套筒的撓性盤形聯軸器，軸端距長，在拆裝輪轂時不需要移動設備，這對于有機械密封的機泵維護檢修極為方便。

　　撓性盤形聯軸器結構簡單，制造方便，造價低，安裝容易,使用性能也好，另外E{常維護工作量小，能保證長期坷靠的運行。因?yàn)閾闲员P形聯軸器所能傳遞扭矩較小，故可在化工裝置中的中小型機泵上使用這種聯軸器。
