整體齒式聯軸器

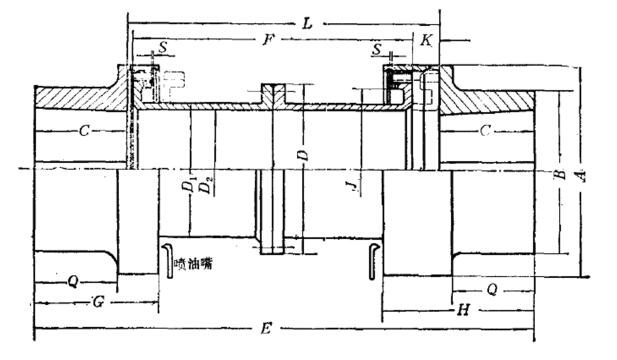

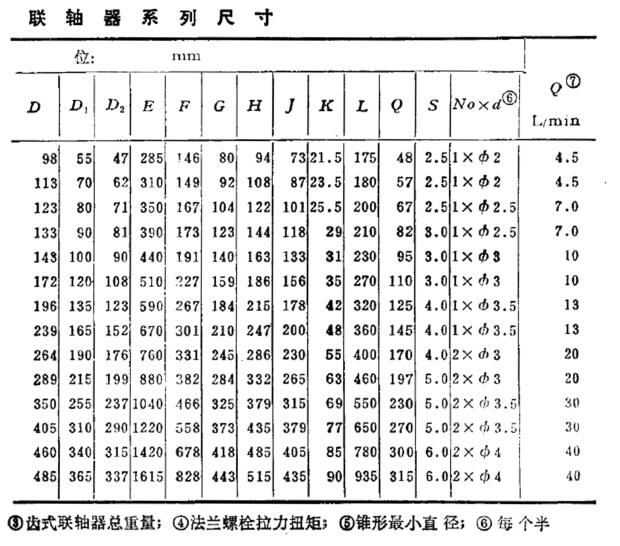

這種聯軸器的結構特點是，兩個內齒軸套輪轂均為整體套筒式，與兩半內齒聯軸器比較，具有體積小、剛性好、找正精度高等優點；另外，由于外齒套(空心軸）的中部用法蘭聯接，這固然要求螺栓要有足夠的強度，以承受拉力與扭矩，但這樣結構的一個好處是，在找正時可分別以輪轂外圓為基準面，用一專用的千分表架，進行對中找正，視方便又準確。為了拆裝方便，聯軸器有一個內齒軸套的內側留有足夠?qū)挼目瘴徊?，在拆裝時，當把外齒軸套一端向空位槽方向移動從而使其與內齒軸套內側的槽壁貼近時，則另一側已離開了另一個內齒軸套,然后拆裝法蘭螺栓和銷釘，即可將外齒軸套全部拆去或裝上。

為了使外齒軸套在運轉時能在軸向定位，在兩個內齒軸套的內齒外側裝有彈簧圈。這種聯軸器由特殊鋼制造而成，齒面經過硬化處理。運行時強制給油潤滑，油壓為1~2kgf/cm2,通過噴油嘴將油噴向外齒套齒部內側，經過徑向孔進入齒面，然后由內齒軸套上的小孔甩出，此時出口油溫可達80C。內齒軸套在向軸上套裝時，一般加熱至70~90C，熱裝時宜用油壓壓入，切忌錘擊聯軸器要作整體動平衡。這種聯軸器的找正誤差：在聯軸器長度100mm內的徑向找正誤差為0.03mm;在測量半徑200mm處的角度找正誤差為0.02mm徑向和角度找正誤差所產生的總偏差不得超過在軸對中時應考慮軸由冷態到熱態時受熱上升的數值，正確確定冷態對中值。
