摩擦式安全聯軸器介紹
作者:西安宇曦傳動件有限公司 時間:2018-04-26 08:44:45

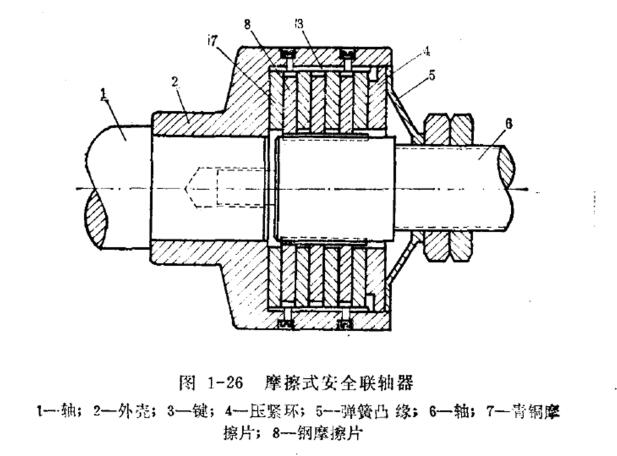

通過接合元件工作面間的摩擦力來傳遞扭矩,摩擦力是依靠縲母的鎖緊力來保證的。在正常工況下,摩擦力產生的力矩大于所需傳遞的扭矩,當過載時,摩擦片間發生滑動,而使從動軸停止轉動,起到安全保護作用。如圖就是這種聯軸器的一種型式。聯軸器的外殼2以鍵固定在軸1上,外殼的端部支承在軸的凸肩上。與主動軸聯接的摩擦片8用鍵固定在外殼2內,鍵3用螺絲定位。與從動軸聯接的摩擦片7用鍵與軸6聯接,摩擦片8與摩擦片7依次間隔安裝。通過聯接在軸6上的彈簧凸緣5、壓緊環4及正副螺母,使摩擦片壓緊。壓緊力的大小可以用螺母來調整,從而改變摩擦片間的摩擦力的大小,使摩擦力矩的最大值等于聯軸器所需傳遞扭矩的極限值,當過載時,聯軸器的摩擦片間發生滑動。
