剛性可移式聯軸器

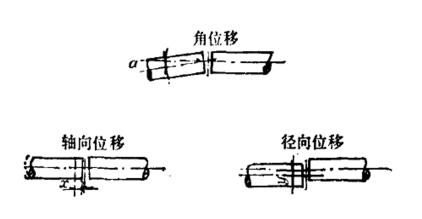

剛性可移式聯軸器其中的元件間可以相對移動,靠相對可移性這一點來補償軸線的相對位移。因此容許兩軸軸線之間有不大的軸向位移、徑向位移和角位移。入圖所示為兩軸線可能出現的相對位移,實際上兩軸線可能同時存在兩種或三種位移,這就是通常說的綜合位移。
剛性可移式聯軸器雖然可以補償兩軸軸線的相對位移、減輕軸和支承上的附加載荷,但由于聯軸器的制造誤差、裝配梢度和可移元件相對滑動時產生的摩擦等因素的影響,還會產生附加的徑向力,附加徑向力的大小與兩軸軸線的相對位移、滑動元件的結構、滑動速度及潤滑條件等有關,一般為(0.1~0.4)P—圓周力指可相對移動元件間傳遞扭矩時在圓周方向的作用力,如齒輪聯軸器的齒節圓嚙合處的圓周力〉。因此,兩軸軸線的相對位移量是有限的,相對位移過大時,附加載荷劇增,聯軸器工作條件惡化。
這類聯軸器型式很多,應用很廣泛,由于裝配或變形等原 因使聯接起來的兩根軸不能保證嚴格的對中時,可選用這類聯軸器。

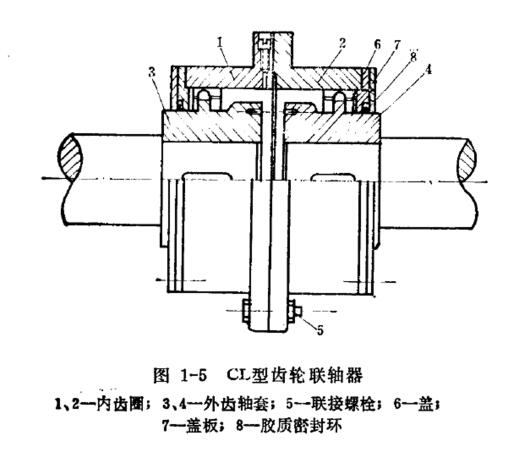

(1)齒輪聯軸器齒輪聯軸器是靠嚙合的輪齒來傳遞扭 矩的,它是剛性可移式聯軸器的一種典型結構。齒輪聯軸器的 型式很多,目前,國內常用的有兩種:CL型齒輪聯軸器和CLZ 型齒輪聯軸器。這兩種聯軸器已經標準化,CL型的標準號為 Q/ZB104—73;CLZ型的標準號為Q/ZB105—73,各有十九種 型號。CL型齒輪聯軸器的結構簡圖。它由內齒圈1、2和 外齒軸套(又稱輪轂)3、4等主要零件組成。兩個內齒圈用 螺栓聯接成一剛性的整體,兩個外齒軸套與軸分別用鍵來聯 接。然后通過內齒圈和外齒軸套上的輪齒嚙合來傳遞扭矩。外齒軸套的軸孔有圓柱形軸孔和圓錐形軸孔。

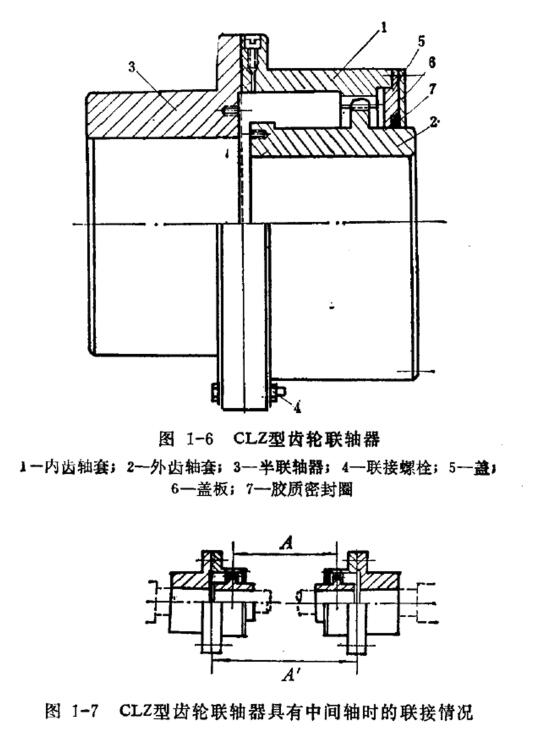

CLZ型齒輪聯軸器下圖的一側與CL型的結構相同,而另一側與CL型的不同,是一個凸緣半聯軸器。
CLZ型齒輪聯軸器一般用于聯接軸端距離比較大的兩軸,因為它可依靠中間軸來增加聯接兩軸的軸端距,如圖1-7所示。
主動軸與CLZ型齒輪聯軸器的一半聯軸器用鍵聯接,半聯軸器與內齒圈用螺栓聯成一體,通過內齒圈與外齒軸套上的輪齒嚙合將扭矩傳給中間軸,中間軸再通過CLZ型齒輪聯軸器的另一半聯軸器將扭矩傳送給從動軸。
齒輪聯軸器外齒軸套的齒頂加工成半徑為R的球面,球面的中心在齒輪軸線上,其齒側間隙較一般齒輪大,所以允許兩軸有適當?shù)慕俏灰??和徑向位移。如采用鼓形齒時,比采用直線齒可允許較大的相對角位移,并改善了齒的接觸條件,提高了聯軸器傳遞扭矩的能力。
